Что такое ротор, и где взялся якорь?

Опубликовано в Исторические факты Просмотров: 3991

Chto takoe rotor i jakorТермины "якорь" и "ротор" довольно давно пополнили словарный запас электротехников и механиков, но откуда взялись эти два выражения, несмотря на их широкое применение в наше время, известно немногим. Слово "якорь", употребляемое для обозначения одной из составляющих двигателя, является довольно старым названием и, даже более того, по своему возрасту этот термин опережает большую массу электротехнических наименований. Впервые "якорем" в электротехнике был назван железный брусок, который притягивался к полюсам магнита.

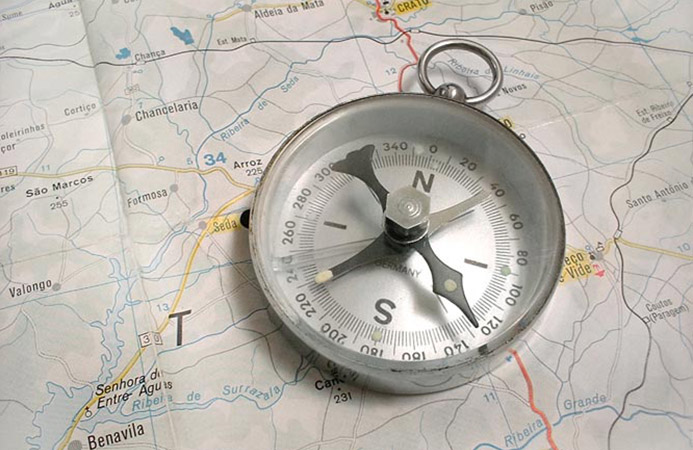

Данное изобретение впервые нашло применение в производстве магнитных компасов, столь широко полюбившимся мореплавателям в эпоху географических открытий. Основной составной частью компаса являлась магнитная стрелка, изготавливаемая из железа и намагничиваемая природными магнитами. Работе компасов способствовал железный съемный брусок, который имел с одной стороны крючок либо миниатюрную декоративную копию морского якоря для подвешивания гиревой чашки. Гиря была необходима для определения силы прилипания магнита. Сам же брус с крюком, по причине внешнего сходства с общеизвестным приспособлением для кораблей, стал называться "якорем магнита".

Chto takoe rotor i jakor-1

Как стало известно, первые компасы работали благодаря действию исключительно только природных магнитов. Для того, что обеспечить большую "притягательность" природных магнитов, их укрепляли железом, присоединяемым к поверхности камня при помощи немагнитных соединений из меди, серебра и золота.

В 1825 году благодаря труду английского инженера Уильяма Стерджена миру стал известен электромагнит. Изобретение представляло собой согнутый стержень из мягкого железа с обмоткой толстой проволоки. С целью изолирования данный стержень покрывался лаком. Пропуская электрический ток, стержень становился очень сильным магнитом, но полностью терял свойства притягивания, как только ток прерывался. Такая способность электромагнитов и послужила причиной того, что они практически полностью вытеснили из обихода природные магниты, заняв их место в промышленности. Однако, несмотря на появление нового изобретения, способ измерения магнитной силы так и не изменился. В 1838 году в Петербурге была опубликована совместная научная работа двух российских академиков - Б.С. Якоби и Э.Х. Ленца, в которой ученые указали, что "сила притяжения определяется весом гирь, которые накладывались до тех пор, пока якорь не отрывается".

Открытие Уильяма Стерджена произвело настоящий фурор в области электротехники. Со временем это изобретение было несколько усовершенствовано и доработано, после чего нашло широкое применение в повседневной жизни. Создателем же первых мощных многовитковых электромагнитов является американский физик Джозеф Генри. Добиться большей силы притяжения ему удалось благодаря использованию провода, покрытого изоляцией. Конструкция "уплотненных" электромагнитов Дж. Генри была такова: на малой площади электромагнита размещалось несколько рядов витков изолированной шелком проволоки из меди, при этом каждый из рядов подсоединялся к отдельному аккумуляторы. Параллельно соединяя обмотки, американский ученый добивался существенного увеличения силы тока.

Благодаря изобретению многокатушечной обмотки получилось создать первые электромагниты с большой подъемной силой. Электромагниты Генри могли выдерживать груз от 30 до 325 килограмм при весе магнита всего в 10 килограмм. Примечательно то, что для определения подъемной силы электромагнита, физик пользовался все теми же гирями, закрепляемыми на якоре.

В 1831 году Джозеф Генри сконструировал первый в мире электромагнит, способный поднимать вес в одну тонну. Ещё одно достижение этого ученое – разработка электромагнитного звонка. Поставив якорь электромагнита на шарнир, Генри заставил его силой притяжения ударять по колоколу. Работая в области увеличения дальности передачи телеграфных сигналов, американец изобрел невиданный ранее прибор – реле, позволяющее усиливать начальный сигнал извне перед передачей его в последующую цепь. Данное устройство сделало возможной транспортировку телеграфных сигналов практически на любые расстояния.

Chto takoe rotor i jakor-2

Джозеф Генри

В том же 1831 году Генри предложил модель электрического двигателя с качающимся коромыслом магнитопривода с катушкой. Якорь совершал в модели двигателя Генри около 75 качений в минуту, мощность же двигателя составляла 0,044 Вт. Качаясь между полюсами постоянных магнитов, входящих в систему, контакты якоря периодически соприкасались с выводами аккумуляторных батарей, подпитывающих катушку электрическим током. В основе работа электрического двигателя Генри лежал принцип возвратно-поступательного движения. Джозеф Генри не возлагал больших надежд на свое изобретение, однако надеялся, что все-таки когда-нибудь оно пригодится для практических целей.

В наше время движущаяся часть магнитного привода уж никак не похожа на корабельный якорь, но по сей день это устройство все же продолжает носить его название. Хоть в эру властвования трехфазного переменного тока вращающаяся часть моторов и получила название ротора, терминология, касаемая двигателей постоянного тока, осталась прежней. Обсуждая конструктивные особенности этих двигателей нередко можно услышать о так называемом якоре. Что обозначает это слово, знает сегодня практически каждый технарь.

Терминология электротехники довольно занимательна – чего стоит только слово "башмак", используемое для обозначения полюсного наконечника, или "cтатор", что в переводе с латинского звучит не иначе как "cтоящий неподвижно". Современная техника меняется год от года, не успеваешь даже следить за её конструктивным эволюционированием, не говоря уже о запоминании новых понятий. Возможно, потому и не стоит менять старую терминологию, что появление новых технических названий вызовет настоящую путаницу.
