Установка или замена ручки акселератора

Опубликовано в Техобслуживание Просмотров: 7359

001Активация и изменение величины крутящего момента мотор-колеса в электровелосипедах может производится по одному из двух механизмов: приложения соответствующего усилия к педалям со стороны велосипедиста (в электровелосипедах "pedelec") или же поворота ручки акселератора, или иными словами – ручки газа (e-bike ).

Ручка акселератора (ручка газа) – один из обязательных компонентов велосипедного электронабора, предназначенный для переоборудования велосипеда на электрический и выполнения функции управления (регулировки) скорости вращения мотор-колеса.

Ручка акселератора – это то устройство, без которого создание полноценного, комфортного для велосипедиста электровелосипеда будет просто физически невозможным.

В соответствии с напряжением тока, посылаемого с ручки акселераторы, контроллер обеспечивает регулировку скорости передвижения электрического велосипеда, контролируя поступления энергии к электродвигателю. От угла поворота ручки газа прямо зависит показатель развиваемой скорости электровелосипеда. Осуществляя плавные повороты ручки акселератора можно точно и дозировано регулировать мощность электрического двигателя. Попробуем же разобраться, как правильно установить данное устройство на велосипед.

ручки акселератора

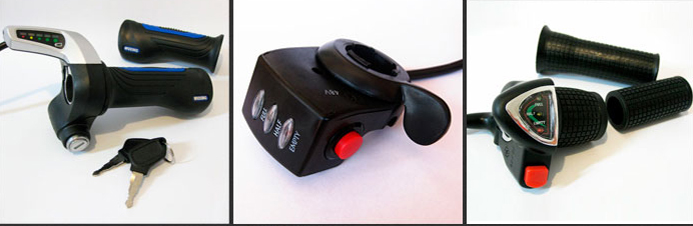

В принципе, процесс замены велосипедных ручек акселератора всех типов (рычажного, грипшифт, скутерного типа) довольно похож, существуют лишь небольшие довольно незначительные различия в механизме установки. Стандартное место посадки ручки газа электровелосипеда – правая сторона руля. Предварительно, перед установкой ручки газа производиться снятие с велосипеда стандартных грипс. Закрепляют ручку акселератора на руле при помощи шурупа, закручивая его шестигранником (2,5 мм). При установке ручки акселератора рычажного типа важно убедится в том, что место её расположения будет удобным для включения кнопки, отвечающей за активацию электроники, комфортного поворота движущегося рычага большим пальцем правой руки практически без её отрыва от поверхности рулевой грипсы.

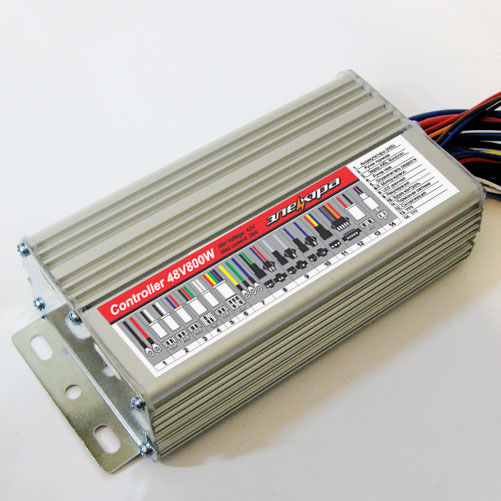

Выходящий с ручки газа провод подсоединяют штекерным контактом с соответствующим разъемом контроллера согласно схемы на его корпусе. При замене ручки акселератора обязательно обращают внимание на распайку проводов.

full 3c428cd12f91c6defaabf1205abd6b03

После подключения ручки газа проверяют её работу на предмет исправности нажатием кнопки включения/выключения электроники, плавным поворотом движущегося рычага или грипсы. Для предотвращения обрыва проводки во время передвижения и создания более эстетичного внешнего вида электровелосипеда провод фиксируют на раме при помощи пластмассовых хомутов или изоляционной ленты, однако не прибегая к чрезмерной его натяжке. Фиксация провода должна быть такой, чтобы при повороте руля в левую или правую сторону практически до упора не создавалось его перетяжки. Место подсоединения штекера ручки акселератора к контроллеру смазывают силиконовым герметиком с целью предотвращения попадания влаги и грязи на контакты.

Иногда заменять ручку газа на электровелосипеде приходится по причине её поломки. Виной тому может послужить повреждение в результате неумелого обращения с данного рода устройством со стороны велосипедиста или же выход из строя датчиков Холла, роль которых сводится к отслеживанию угла поворота ручки акселератора и формирования руководящего сигнала для мотор-колеса, первоначально подаваемого к контролеру. В соответствии с подаваемым напряжением от ручки акселератора контроллер изменяет подачу электроэнергии к электродвигателю. Датчики Холла могут выходить из строя вследствие нарушения герметичности корпусной части ручки акселератора, затекания внутрь неё воды, разного рода механических повреждений, перепадов электрического напряжения. Как правило, подобного рода неисправность решается заменой сломанных датчиков магнитного поля на новые – серии SS49E. При механическом же повреждении ручки акселератора и невозможности проведения ремонта может потребоваться её полная замена на новую.

ручки акселератора-21

Перед началом первой эксплуатации новой ручки акселератора на электровелосипеде непосредственно на дороге в движении её нужно проверить на предмет исправности в гараже, приподняв колесо с электродвигатем над поверхностью земли, включив велосипедный электронабор при помощи соответствующей кнопки и плавно покрутив грипсу или нажав на движущийся язычок.
